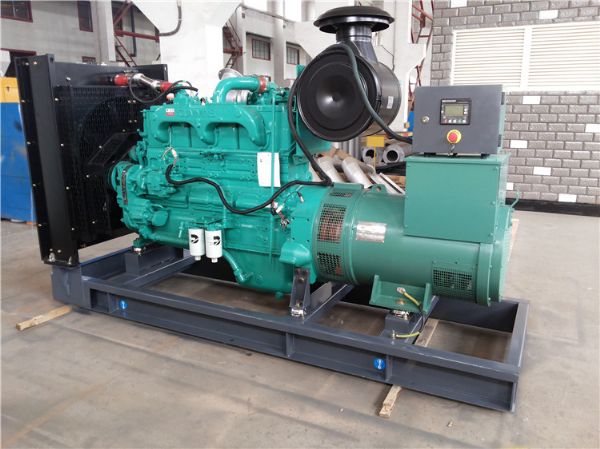

200kw康明斯柴油發電機組配置清單及技術參數
200KW康明斯柴油發電機組配置清單
|
配置名稱 |
制造廠家/產地 |
品牌/規格型號 |
數量 |
備注 |
|
柴油機 |
東風康明斯發動機有限公司/湖北襄樊 |
東康/6CLAA8.9-G2 |
1套/臺 含水箱 |
|
|
發電機 |
康明斯發電機技術有限公司/江蘇無錫 |
斯坦福/UCDI 274K |
1套/臺 |
|
|
機組底盤 |
泰安伊萬福電機有限公司/山東泰安 |
200GF-C標配 |
1套/臺 |
|
|
自動化控制模塊 |
鄭州眾智科技股份有限公司/河南鄭州 |
眾智/HGM6100 |
1套/臺 |
|
|
輸出開關 |
國產優質 |
DZ20Y,400A |
1套/臺 |
|
|
啟動電瓶及附件 |
臨沂快力蓄電池商行/山東臨沂 |
永光/165AH |
2只/臺 |
|
|
消音器及煙管附件 |
泰安伊萬福電機有限公司/山東泰安 |
200GF-C標配 |
1套/臺 |
|
|
隨機工具及附件 |
泰安伊萬福電機有限公司/山東泰安 |
200GF-C標配 |
1套/臺 |
|
|
隨機資料 |
泰安伊萬福電機有限公司/山東泰安 |
200GF-C標配 |
1套/臺 |
|
|
可選配置 |
□浮充電源 □防雨罩 □底盤油箱 □靜音罩 □拖車成套 |
|||
200KW柴油發電機組技術參數表（發電機技術參數）
|
項 目 |
內 容 |
|
一、發電機組部分 |
|
|
機組型號 |
200GF-C |
|
生產廠家/產地 |
泰安伊萬福電機有限公司/山東泰安 |
|
額定功率(KW) |
200 |
|
備用功率(KW) |
220 |
|
額定電壓(V) |
400/230 |
|
額定頻率(Hz) |
50 |
|
額定電流(A) |
361 |
|
功率因數 |
0.8(滯后) |
|
相數 |
三相四線 |
|
電壓測量 |
三相檢測 |
|
電流測量 |
三相檢測 |
|
額定轉速 (r/min) |
1500 |
|
勵磁方式 |
無刷自勵 |
|
調壓方式 |
AVR(自動調壓) |
|
過載能力 |
每12小時過載110%1小時 |
|
絕緣等級 |
H |
|
防護等級 |
IP23 |
|
冷卻方式 |
自帶風扇水箱閉式循環冷卻 |
|
機油容量（L） |
28 |
|
冷卻液容量（L） |
60 |
|
排放等級 |
T2 |
|
二、發電機部分 |
|
|
規格型號 |
UCDI 274K |
|
生產廠家/產地 |
康明斯發電機技術有限公司/江蘇無錫 |
|
額定功率(kW) |
200 |
|
額定電壓（V） |
400/230 |
|
穩態電壓調整率 |
≤±1% |
|
瞬態電壓調整率 |
－15%、+20%（60%ln，cosΦ≤0.4滯后） |
|
負荷突變電壓恢復時間 |
≤2秒 |
|
電壓調節范圍 |
±5%Un |
|
電壓波動率 |
≤±0.5% |
|
額定頻率（Hz） |
50 |
|
穩態頻率調整率 |
5% |
|
瞬態頻率調整率 |
+10%～-7% |
|
頻率波動率 |
≤±0.5% |
|
負荷突變頻率恢復時間 |
≤3秒 |
|
波形畸變率 |
≤5% |
|
三、發動機部分 |
|
|
規格型號 |
6LTAA8.9-G2 |
|
生產廠家/產地 |
東風康明斯發動機有限公司/湖北襄樊 |
|
汽缸數及類型 |
6L，四沖程 |
|
進氣方式 |
增壓中冷 |
|
缸徑/行程（mm） |
114/145 |
|
排量（L） |
8.9 |
|
額定功率（kw） |
220 |
|
備用功率（kw） |
240 |
|
標定工況燃油耗(g/kw.h) |
≤197 |
|
標定工況機油耗(g/kw.h) |
≤0.5 |
|
調速方式 |
電子調速 |
|
啟動方式 |
24V電起動 |
|
濾清系統 |
采用整體更換式機油、柴油濾清器和空氣濾清器 |
|
排煙系統 |
采用工業用高降噪效能消聲器，用柔性波紋管彈性連接件與排煙管連接，經消聲器后，機組噪聲可降低15~20dBA |
|
四、控制系統部分 |
|
|
自動化型 |
測量功能： 發動機轉速、潤滑油壓力、冷卻水溫、電瓶電壓、運行累時數碼顯示； 發電機三相電壓、三相電流、電池電壓、有功功率、發電電量、運行時間等顯示。 報警保護功能： 發動機超速停機保護 ； 油壓極低停機保護； 水溫高停機保護； 過流、欠電壓保護； 過載、短路、缺相保護； |
